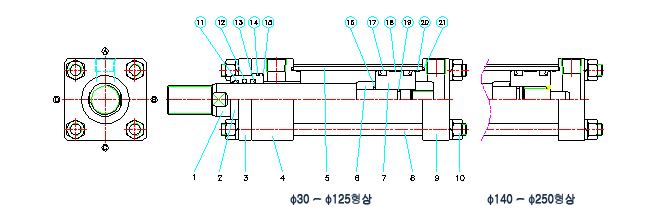

 SIC-S 표준형 실린더(내부구조도) |
 |
| |
|
|
| |
|
번호 |
명칭 |
재질 |
수량 |
|
1 |
로 드 |
SM45C |
1 |
|
2 |
부 시 |
BC3 |
1 |
|
3 |
플 렌 지 |
SS400 |
1 |
|
4 |
로드커버 |
φ30=BC3,SS400 |
1 |
|
5 |
튜 브 |
STKM13C,STKM13A |
1 | |
|
번호 |
명칭 |
재질 |
수량 |
|
6 |
큐 션 링 |
SM45C |
1-2 |
|
7 |
피 스 톤 |
φ30=BC3,SM45C |
1 |
|
8 |
타이로드 |
SM45C |
4 |
|
9 |
헤드커버 |
φ30=BC3,SS400 |
1 |
|
10 |
너 트 |
SM45C |
8 | |
| |
|
번호 |
⑪ |
⑫ |
⑬ |
⑭ |
|
명칭 |
더스트씰 |
오링 |
로드패킹 |
오링 |
|
재질 |
URETHANE or NBR |
NBR |
URETHANE or NBR |
NBR |
|
수량 |
1 |
1 |
1 |
1 |
|
내경 |
B형 |
C형 |
B형 |
C형 |
B형 |
C형 |
B형 |
C형 |
|
φ30 |
- |
KWS16 |
- |
- |
- |
16x24x5 |
- |
- |
|
φ40 |
KWS22 |
KWS16 |
P22 |
AN115 |
22x30x5 |
18x26x5 |
G40 |
G40 |
|
φ50 |
KWS28 |
KWS22 |
P26 |
P22 |
28x35.5x5 |
22x30x5 |
G45 |
G40 |
|
φ63 |
KWS35 |
KWS28 |
P35 |
P28 |
35x45x6 |
28x35.5x5 |
G55 |
G45 |
|
φ80 |
KWS45 |
KWS35 |
AN327 |
P35 |
45x55x6 |
35x45x6 |
G65 |
G55 |
|
φ100 |
KWS55 |
KWS45 |
P55 |
AN327 |
55x65x6 |
45x55x6 |
G75 |
G65 |
|
φ125 |
KWS70 |
KWS55 |
P70 |
P55 |
70x85x9 |
55x65x6 |
G95 |
G75 |
|
φ140 |
KWS80 |
KWS65 |
P80 |
P65 |
80x95x9 |
65x75x6 |
G105 |
G85 |
|
φ150 |
KWS85 |
KWS65 |
P85 |
P65 |
85x100x9 |
65x75x6 |
G110 |
G90 |
|
φ160 |
KWS90 |
KWS70 |
P90 |
P70 |
90x105x9 |
70x85x9 |
G115 |
G95 |
|
φ180 |
KWS100 |
KWS80 |
P100 |
P80 |
100x115x9 |
80x95x9 |
G125 |
G105 |
|
φ200 |
KWS112 |
KWS90 |
P112 |
P80 |
112x125x9 |
90x105x9 |
G140 |
G115 |
|
φ250 |
KWS140 |
KWS112 |
P140 |
P112 |
140x155x9 |
112x125x9 |
AN260 |
G140 | |
| |
|
번호 |
⑮ |
16 |
17 |
18 |
19 |
20 |
21 |
|
명칭 |
오링 |
오링 |
피스톤패킹 |
외어링 |
오링 |
오링 |
오링 |
|
재질 |
NBR |
NBR |
URETHANE or NBR |
PHENOL |
NBR |
NBR |
NBR |
|
수량 |
1 |
1 |
2 |
1 |
1 |
2 |
2 |
|
내경 |
B형 |
C형 |
C,B형 |
C,B형 |
C,B형 |
C,B형 |
C,B형 |
C,B형 |
|
φ30 |
- |
- |
- |
QUDA-R30 |
- |
AN108 |
- |
G30 |
|
φ40 |
S45 |
S45 |
- |
40x30x6 |
40x35x15 |
AN111 |
G35 |
G40 |
|
φ50 |
S50 |
S45 |
- |
50x40x6 |
50x45x20 |
AN114 |
G45 |
G50 |
|
φ63 |
S60 |
S50 |
- |
63x53x6 |
63x58x25 |
AN114 |
G55 |
G60 |
|
φ80 |
S70 |
S60 |
- |
80x65x9 |
80x75x20 |
AN211 |
G75 |
G80 |
|
φ100 |
S80 |
S70 |
G35 |
100x85x9 |
100x95x25 |
P28 |
G95 |
G100 |
|
φ125 |
S100 |
S80 |
G40 |
125x110x9 |
125x120x30 |
P34 |
G120 |
G125 |
|
φ140 |
G105 |
G85 |
G55 |
140x125x9 |
140x134x30 |
P50 |
G135 |
G140 |
|
φ150 |
G110 |
G90 |
G60 |
150x130x12 |
150x144x35 |
AN227 |
G145 |
AN257 |
|
φ160 |
G115 |
G95 |
G60 |
160x140x12 |
160x152x35 |
AN227 |
AN258 |
AN259 |
|
φ180 |
G125 |
G105 |
G70 |
180x160x12 |
180x172x40 |
AN230 |
AN261 |
AN262 |
|
φ200 |
G140 |
G115 |
G80 |
200x180x12 |
180x172x40 |
AN233 |
AN264 |
AN265 |
|
φ250 |
AN260 |
G140 |
G100 |
250x230x12 |
250x242x40 |
P90 |
G240 |
G250 | |
|
